球閥介紹
您是不是在找"球閥"標準,尺寸,作用,原理嗎?這里有我們?yōu)槟x的球閥型號、球閥規格、球閥結構圖、球閥特點等, 盡我們所能滿足您所需求的產品! 您正在瀏覽:球閥 售前、售中、售后，前澤金質服始終在您的身邊！誠信服務,質爭八方,有了前澤閥門,流體控制盡在掌握之中...

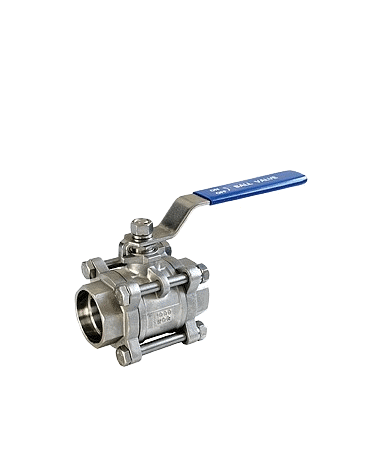

球閥是用帶有圓形通道的球體作啟閉件，球體隨閥桿轉動實現啟閉動作的閥門。球閥的啟閉件是一個有孔的球體，繞垂直于通道的軸線旋轉，從而達到啟閉通道的目的。硬密封球閥主要供開啟和關閉管道和設備介質之用。以下球閥型號編制方法僅限西安克萊斯自動化科技有限公司產品使用，可能與其他公司產品存在差異。
球閥是應用十分廣泛的閥種，尤其是近二十年，球閥得到了迅速的發展，為滿足不同的工況需求，衍生出了多種新結構新功能的品種，但是國標的球閥型號編制方法無法滿足現在的發展，導致了市場上球閥型號混亂。前澤閥門堅持產品型號采用國家標準，國家標準中沒有提出的，我們將以使用范圍廣、符合傳統習慣為原則。以下為的球閥型號編制方法，可能與您已經使用的產品在型號上有不同之處，所以，我們建議您在選用球閥產品時，能與我們的技術人員溝通，確保您選購的產品，是最符合您需求的產品！
| 15-1200 | Q | 9 | 4 | 7 | F | 16 | C |
| 公稱通徑 | 球閥代號 | 驅動方式 | 連接形式 | 結構形式 | 密封面材料 | 公稱壓力值 | 閥體材料 |
| DN |
Q-球閥 GQ-軌道球閥 PQ-偏心球閥 VQ-V型球閥 BQ-保溫球閥 |
手動（省略） 3-蝸輪傳動 6-氣動 7-液動 8-氣液連動 9-電動 |
1-內螺紋 2-外螺紋 4-法蘭 6-焊接連接 7-對夾連接 8-卡箍 9-卡套 |
1-浮動直通式 4-L形三通 5-T形三通 6-四通 7-固定直通式 |
F-氟塑料 H-合金鋼 Y-硬質合金 N-尼龍 PPL-對位聚苯 |
1、用MPa的10倍值表示 2、用磅級表示 3、用K級表示 |
C-碳鋼 p-1Cr18Ni9Ti R-1Cr18Ni12Mo2Ti P8-CF8(304) P3-CF(304L) S-抗硫材料 |
球閥型號編制方法說明：
對于首次采購前澤閥門產品和對閥門知識缺少的朋友們應當對本編輯方式方法進行了解，是對正確選型和對前澤閥門產品采購的認識，此型號編輯方法是結合國際型號編輯和前澤公司內部技術選型做正確表示，主要對球閥的附加代號、球閥代號、驅動方式、連接形式、結構形式、密封材質、壓力等級、閥體材料做解釋，希望對廣大用戶有所幫助。
球閥型號編制表示方法說明：
球閥附加代號：V表示閥芯帶有V型結構、D表示低溫、B表示保溫、P表示偏心結構、U和S及DY多表示上裝式；
球閥名稱代號：Q表示球閥；
球閥驅動代號：2表示電液動、3表示渦輪、6表示氣動、7表示液動、9表示電動、手動無代號；
連接方式代號：1表示內螺紋、4表示法蘭式、6表示焊接、7表示對夾式；
結構型式代號：浮動式：1表示直通流到、2表示Y型三通、4表示L型三通、5表示T型三通；
：固定式：0表示半球直通、6表示四通流道、7表示直通流到、8表示L型三通、9表示Y型三通；
密封材質代號：B巴氏合金、F氟橡膠、F46襯氟、H銹鋼、J襯膠、M蒙乃爾合金、N尼龍塑料、蒙乃爾P、Y硬質合金、W閥體直接加工；
壓力等級代號：16表示壓力為16公斤（1.6Mpa）最大可到64Mpa；
：150LB表示美標磅級壓力，最大耐壓等級可達2500LB（150LB=1.6MPA/300LB=2.5-4.0mpa/400LB=6.4mpa/600LB=10mpa）；
：5K表示日級壓力，最大壓力63K;
閥體材質代號：A鈦及鈦合金、C碳鋼、I鉻鉬鋼、P18-8系不銹鋼、RMo2Ti系不銹鋼、S塑料。
球閥編輯舉例：
1、DQ41H-16P表示：D低溫、Q球閥、4法蘭連接、1浮動直通流道、H表示不銹鋼、16壓力為16公斤、P閥體為18-8系不銹鋼；
2、Q645F-25C表示：Q球閥、6氣動驅動、4法蘭式、5T型三通流道、F氟塑料、25壓力二十五公斤、C鑄鋼。
常見的球閥型號有：
V型球閥：VQ40F、VQ640F、VQ940F、VQ641H、VQ941H、VQ70F、VQ670F、VQ970F、VQ71H、VQ671H、VQ971H；
保溫球閥：BQ41F、BQ641F、BQ941F；
不銹鋼球閥：Q41F、Q641F、Q941F、Q41H、Q641H、Q941H;
襯氟球閥：Q41F46、Q641F46、Q941F46；
低溫球閥：DQ41F、DQ41H、DQ41Y;
對夾式球閥：Q71F、Q671F、Q971F、Q71H、Q671H、Q971H、
高溫球閥：Q41M、Q641M、Q941M、Q41PPL、Q641PPL、Q941PPL、
固定球閥：Q347F、Q647F、Q947F、Q347H、Q647H、Q947H、Q347W、Q647W、Q947W;
渦輪球閥：Q341F、Q341H、Q341W、Q341Y;
焊接球閥：Q61F、Q361F、Q61H、Q661F、Q661H、Q961F、Q961H;
偏心半球閥：Q340F、Q640F、Q940F、Q340H、Q640H、Q940H、Q340Y、Q640Y、Q940Y；
上裝式球閥：SQ340F、SQ940F、SQ340H、SQ940H、SQ347H、SQ647H、SQ947H、DYQ340F、DYQ640F、DYQ940F；
三通球閥：Q44F、Q45F、Q44H、Q45H、Q644F、Q645F、Q644H、Q645H、Q944F、Q945F、Q944H、Q945H;
四通球閥：Q46F、Q46H、Q646F、Q646H、Q946F、Q946H。
