產品名稱： 電動高壓調節閥
代號型號： T968Y
尺寸規格： DN50-DN300
壓力范圍： 2.5MPa-32MPa
閥體材質： WCB、25、20CrMo
電動高壓調節閥概述： 您是不是在找"電動高壓調節閥"標準,尺寸,作用,原理嗎?這里有我們?yōu)槟x的電動高壓調節閥型號、電動高壓調節閥規格、電動高壓調節閥結構圖、電動高壓調節閥特點等, 盡我們所能滿足您所需求的產品!
電動高壓調節閥
一、概述
T968Y系列電動高壓調節閥又稱抗氣蝕、低噪聲、高壓差調節閥、是我公司工程技術人員為滿足50-600MW火力發電機組配套而開發的新型調節閥，該系列產品經過多次的改進，不繼完善，具有新穎性和先進性。
二、用途
安裝在電廠鍋爐高壓差管道上作流量、壓力調節用
三、結構特征
1． 本系列產品采用完合拆裝式結構，操作力距小，閥腔內件（包括閥座、閥芯、節流組件、密封件等）均可從并閥腔取出，維護保養十分方便，閥體不需從管道上割下，可長期使用。
2． 閥芯為柱塞體平衡式結構，操作力距小，調節靈敏高。
3． 節流組件由多孔板集流式節流環與套筒式節流套組成，且配以均流罩，因此具有小流量高壓差無氣蝕、大流量、調節性能好，流體排出梳流無噪音的綜合特性，完全滿足了高壓差等苛刻工況的要求，有效地實現了高溫、高壓差流體的流量調節控制，可調性好，調節精度高。

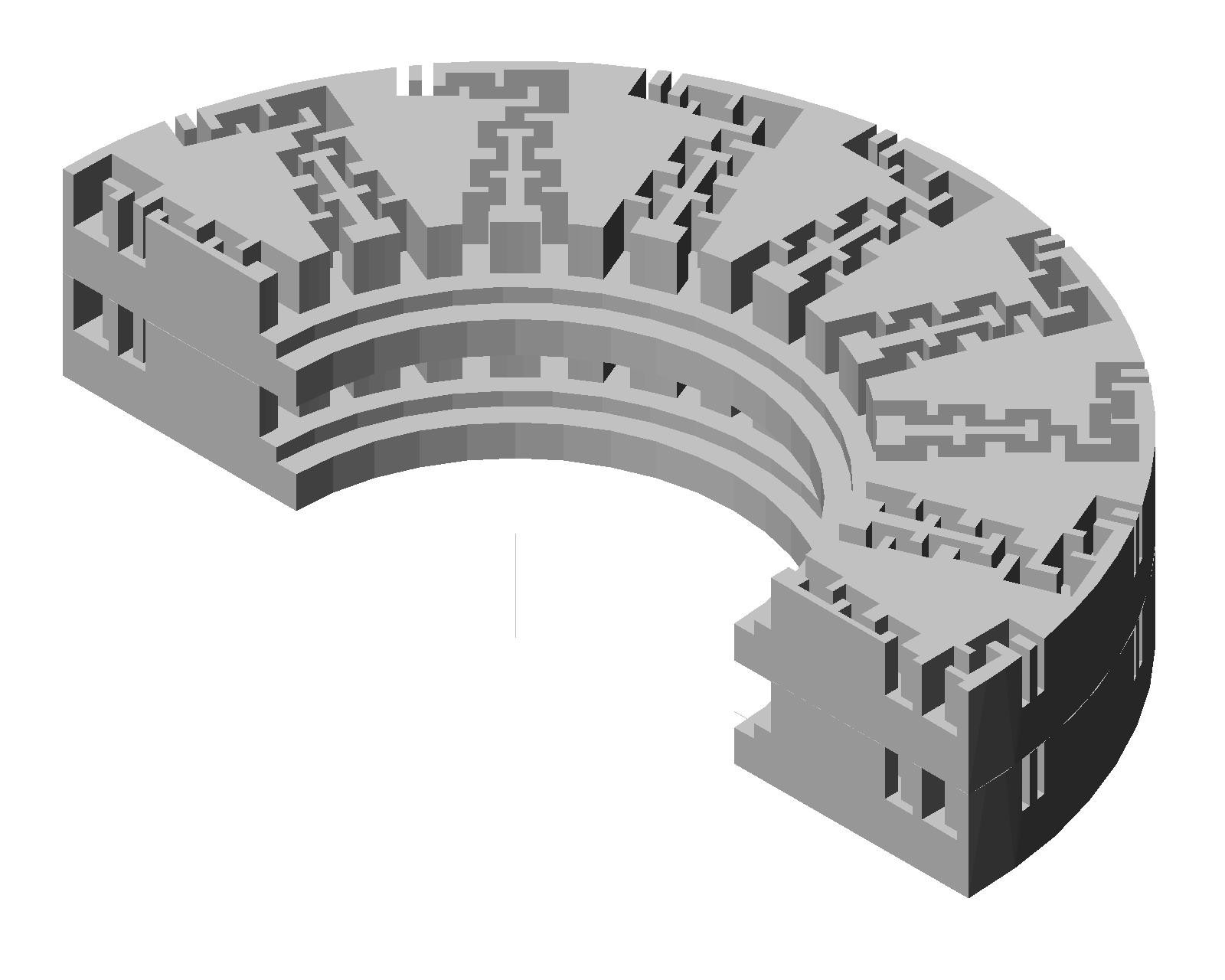

4． 節流環可在閥門工作行程的55%之內，實現多級減壓節流
5． 閥芯和閥座密封面堆焊司鈦萊硬質合金，抗沖刷、耐蝕。
四、閥體
型 式 ： 鍛、鑄直通式閥體
公稱通徑： 50、65、80、100、175、225、250、300
公稱壓力： PN25、32Mpa或ANSI 1500 ANSI2500
連接形式： BW焊接（或用戶要求）
材 料： WCB、25、20CrMo
上 閥 蓋： WCB、25、20CrMo
填 料： 柔性石墨或其他
介質溫度： ≦300°、≦550°
閥內組件： 柱塞平衡式、套筒式
流量特性： 等百分比或線性
閥座型式： 2Cr13,或其它不銹鋼滲氮或焊硬質合金
閥芯材料： 2Cr13,或其它不銹鋼滲氮或焊硬質合金
五、執行機構
型 式：SKZ（381L、SL、IWK）電子式電動執行器等
閥作用方式：電關或電開式
六、閥額定流量系數（KV）值
1—800T/h(按用戶提拱的實際工藝參數設計制造
七、性能
基本誤差： ±2.5
回 差： 2%
死 區： 2.5%
泄 漏 量： 符合ANSIB16.104-1976IV或VI級

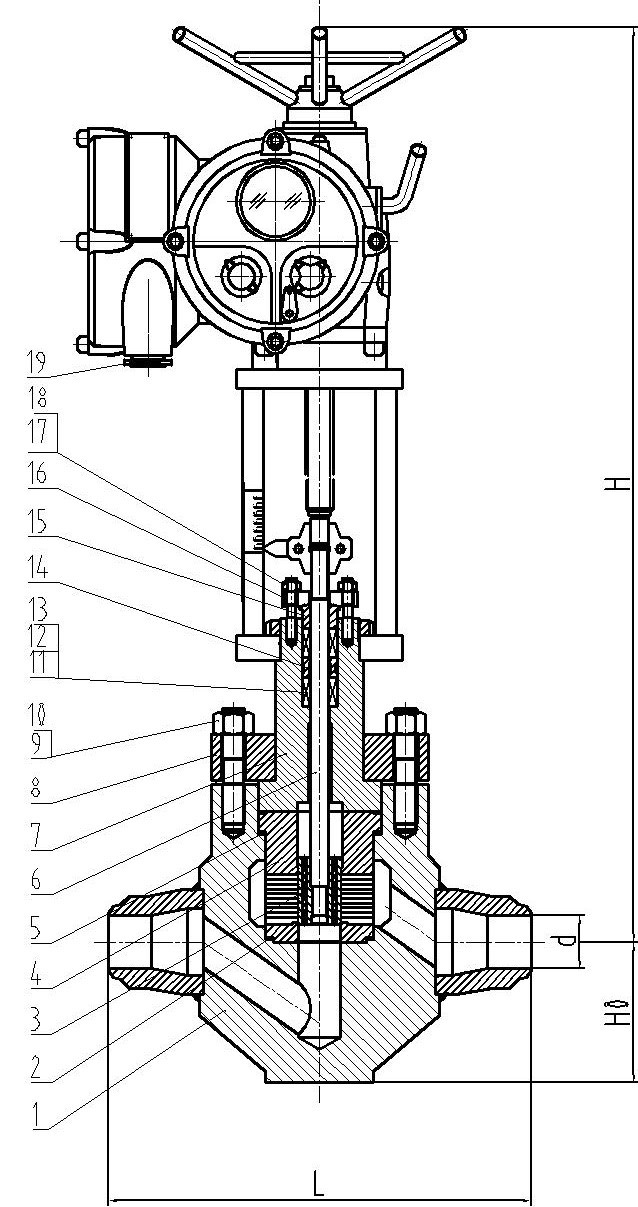

八、結構圖
1．閥體2.齒形墊片3閥塞4閥芯組件（含閥座、迷宮節流件、壓籠）5齒形墊片6閥桿7閥蓋8壓圈9螺母10螺柱11下填料12中填料13上填料14隔環15壓套16壓板17螺母18螺栓
九、主要外形尺寸和連接尺寸
| 型號 | 公稱通徑 | d | L | H | H0 |
| FRGYTJF-250/320 | 15 | 19 | 145 | 650 | 57 |
| 20 | 26 | 145 | 650 | 57 | |
| 25 | 33 | 175 | 676 | 75 | |
| 32 | 40 | 400 | 710 | 120 | |
| 40 | 40 | 400 | 710 | 120 | |
| 50 | 50 | 400 | 710 | 120 | |
| 65 | 65 | 400 | 710 | 120 | |
| 80 | 80 | 500 | 870 | 150 | |
| 100 | 100 | 550 | 870 | 150 | |
| 175 | 169 | 850 | 875 | 175 | |
| 225 | 223 | 9020 | 1060 | 265 | |
| 250 | 250 | 1400 | 1180 | 265 | |
| 300 | 284 | 1400 | 1180 | 265 |
