電動角形高壓調節閥

產品名稱： 電動角形高壓調節閥

代號型號： ZDLS

尺寸規格： DN6-300

壓力范圍： 0.6~10.0Mpa

閥體材質： 鑄鋼、不銹鋼、合金鋼等

電動角形高壓調節閥概述： 您是不是在找"電動角形高壓調節閥"標準,尺寸,作用,原理嗎?這里有我們?yōu)槟x的電動角形高壓調節閥型號、電動角形高壓調節閥規格、電動角形高壓調節閥結構圖、電動角形高壓調節閥特點等, 盡我們所能滿足您所需求的產品!

您正在瀏覽:【電動角形高壓調節閥】

我的用心,你的放心,誠信服務,質爭八方,有了前澤閥門,流體控制盡在掌握之中...

閥門搜索

分享到：

概述：
ZDLS型電動角形高壓調節閥,由PS系列和3610系列直行程電動執行機構和低流阻直通單座閥組成。。電動執行機構為電子式一體化結構，內有伺服放大器,輸入控制信號(4-20mADC或1-5VDC)及電源即可控制閥門開度,達到對壓力、流量、液位、溫度等工參數的調節。具有動作靈敏、連線簡單、流量大、體積小、調節精度高等特點。
角形高壓調節閥是針對調節閥在高壓或高壓差、有嚴重汽蝕、沖蝕的嚴酷工況條件下壽命短、閥桿易斷裂、襯套易脫落嚴重問題研制開發的產品。它采用多級節流形式來分?jǐn)倝翰?，減少了氣蝕、沖蝕、撓流破壞，大大提高了調節閥的使用壽命，特別是用在尿素系統中比普通高壓閥壽命提高2-3倍。閥體為直角形，閥芯為單導向結構，閥體流路簡單，阻力小，特別適用于高粘度，含有懸浮物和顆粒狀介質流體的調節，可避免結焦、粘結、堵塞。

主要參數 公稱通徑 6 10 15 25 閥座直徑 3 4 6 4 5 7 8 10 6 7 8 10 12 7 8 10 12 16 20 流量系數Kv 0.04 0.1   0.1 0.4       0.4         1 1.6 2.5 4 6.3 8   0.16 0.4 0.16   1 1.6 2.5 0.63 1 1.6 2.5 4             0.063 0.25   0.25 0.63                             公稱通徑 32 40 50 65 80 100 125 150 200 閥座直徑 16 20 30 20 38 30 50 38 65 50 80 65 100 65 125 100 150 125 200 流量系數 6.3 8 16 8 25 16 40 25 63 40 100 63 160 100 250 160 400 250 600 可調范圍 Kv值<18時 R=20：1；Kv值>18時 R=30：1 公稱壓力 1.6、4.0、6.4、10、16、22、32MPa 閥芯形式 套筒導向單座柱塞型閥芯 流量特性 直線 作用形式 電開式、電關式 工作溫度 普通型-40～230℃；散熱片型230～450℃，特殊訂貨450～600℃ 法蘭標準 符合JB/T2769-92標準、可按ANSI、JIS、DIN 等訂貨生產 控制信號 4～20mA.DC; 1～5V.DC; 0～10V.DC (與所配執行機構有關) 電 源 S220V.AC, 50HZ; 380V.AC ,50HZ (與所配執行機構有關) 電動角型調節閥 公稱通徑 20 25 40 50 65 80 100 150 200 250 300 閥座直徑 10 12 15 20 25 32 40 50 65 80 100 125 150 200 250 300 流量系數Kv 1.6 2.5 4 6.3 10 16 25 40 63 100 160 250 400 630 1000 1600 可調范圍 30：1 公稱壓力 標準產品1.6、4.0、6.4MPa； 閥芯形式 單座柱塞型閥芯 流量特性 直線、等百分比 工作溫度 普通型-40～230℃；散熱片型230～450℃，特殊訂貨450～600℃ 法蘭標準 符合JB78-59、JB79-59標準，可按JB/79.1-94、JB/79.2-94、ANSI、JIS、DIN 等訂貨生產

注：工作溫度、公稱壓力、公稱通徑超出列表范圍的產品可與本公商洽解決。

主要技術性能指標

泄 漏 率： IV 級， 小于額定流量的10-4 回 差 ： 配3610L 執行機構為2.0%； 配PSL執行機構為 1.0% 基本誤差： 配3610L執行機構為±2.5%； 配PSL執行機構為±1.0%注：測試使用的填料為標準聚四氟乙烯填料。

主要零部件材料

閥體材質： ZG230-450、ZG1Cr18Ni9Ti、316、316L、耐磨蝕合金等 芯座材質：1Cr18Ni9Ti、316、316L、耐磨蝕合金、F4等 填料材質：聚四氟乙烯、柔性石墨

允許壓差 公稱通徑 20 25 40 50 65 80 100 150 200 250 300 閥座直徑 10 12 15 20 25 32 40 50 65 80 100 125 150 200 250 300 執行機構 允許壓差△P（MPa） 配PSL PSL202 6.4 6.4 6.4 4.90 3.14 1.92 1.23 0.78                 PSL204           4.31 2.76 1.76 1.04 0.69 0.44           PSL208                 1.86 1.23 0.78 0.50 0.35 0.20     PSL320                       1.26 0.87 0.49 0.32 0.22 配PSL 361LSA-20 6.4 6.4 6.4 4.90 3.14 1.92 1.23 0.78                 361LSB-50           4.79 3.06 1.96 1.16 0.76 0.49           361LSC-65                 1.51 0.99 0.64 0.41 0.28       361LSC-99                       0.63 0.44 0.25 0.16 0.11 注：（1）實際配置需根據具體工藝參數確定。 （2）如果允許壓差不清楚或最大工作壓差超出列表范圍，請與我們聯系，采取適當?shù)姆椒山鉀Q。

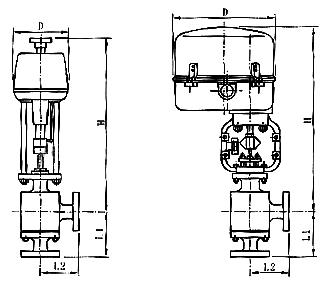

外形尺寸及重量

公通徑 20 25 32 40 50 65 80 100 125 150 200 L1(mm) 98 105 105 120 135 190 225 270 315 367   L2(mm) PN1.6MPa 85 95 115 115 130 145 155 175 200 240 300 PN4.0MPa 85 95 115 115 130 145 155 175 200 240 300 PN6.4MPa 100 115 130 130 150 170 190 215 250 275 325 配PSL H(mm) 普通型 753 761 789 778 793 819 858 893 921 951 956 散熱片型 883 891 919 908 923 892 1021 1056 1120 1150 1156 D(mm) 176 重量(KG) 13.5 22.5 25.5   29.5 50 60 78 119 157 255 配361L H(mm) 普通型 516 542 552   688 744 783 818 976 1006 1036 散熱片型 646 654 682   818 907 946 981 1175 1205 1235 D(mm) 225 310 重量(KG) 21 30 33 41 45 65 75 93 172 210 308

注：此表數據為標準配置數據，會因執行機構配置不同而變化。

訂貨須知 訂貨時請?zhí)顚憽兑?guī)格書》或注明以下內容： 一、若訂貨前還未選定型號，請向我們提供您的使用參數:1.公稱通徑、額定流量系數KV， 2.流體性質（包括公稱壓力、溫度、粘度或酸堿性），3.閥作用形式(電-關式或電-開式)，4.流量特性， 5.閥前、閥后壓力，6.閥體、閥芯材料，7.輸入信號，8.是否帶附件，說明附件型號。以便我們的為您正確選型。 二、若已經由設計單位選定我公司的產品型號，請按型號直接向我司銷售部訂購； 三、當使用的場合非常重要或管路比較復雜時，請您盡量提供設計圖紙和詳細參數，由我們的專家為您審核把關。
