產品名稱： 氣動薄膜隔膜調節閥
代號型號： ZMAT
尺寸規格： DN15-200
壓力范圍： 0.6~10.0Mpa
閥體材質： 鑄鋼、不銹鋼、合金鋼等
氣動薄膜隔膜調節閥概述： 您是不是在找"氣動薄膜隔膜調節閥"標準,尺寸,作用,原理嗎?這里有我們?yōu)槟x的氣動薄膜隔膜調節閥型號、氣動薄膜隔膜調節閥規格、氣動薄膜隔膜調節閥結構圖、氣動薄膜隔膜調節閥特點等, 盡我們所能滿足您所需求的產品!
概述
ZMAT氣動薄膜隔膜調節閥\ZMBT氣動薄膜隔膜調節閥由多彈簧氣動薄膜執行機構和隔膜閥組成。隔膜閥體流通平滑、節流元件為彈性隔膜閥，閥蓋上無填料函。因而閥流通能力比一般調節閥大且無泄漏，在許用壓差范圍內可作切斷閥用。氣開、氣關作用由正反執行機構實現。 該閥適用于高粘性流體、懸浮狀顆粒、纖維介質和有毒介質、腐蝕性介質的調節場合。
安裝、使用注意事項
1、氣動隔膜閥應垂直安裝于管道上， 體積重量較大的以及使用在振動場合時應加支承和夾固。
2、氣動隔膜閥一般應設有旁通管路， 以便在隔膜發生故障或維修時能轉換成旁路操作， 使生產過程正常進行， 在一般不重要場合， 裝設手輪機構后可以省略旁通管路， 以進行手動操作， 同時可限制閥門開度， 當手輪機構停止使用時， 應恢復到原空檔位置， 以利于自控系統的正常進行。
3、清洗管道時， 調節應處于最大開度， 以便排除管道內污物。
4、如閥體襯有防腐層， 安裝在管道上時，應采用耐腐蝕軟墊， 并注意不使閥體法蘭密封面受損。
5、對隔膜及襯里應定期檢查， 防止因腐蝕和破裂而損壞其它零件和造成事故
主要技術性能指標
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
項目
|
技術指標
|
|
|
不帶定位器
|
帶定位器
|
|
|
基本誤差％
|
±10
|
±1.5
|
|
回差％
|
8
|
1.5
|
|
死區％
|
6
|
0.6
|
|
允許泄漏量
|
襯里材料為聚三氟乙烯隔膜材料
為：氯丁橡膠，氟橡膠 |
10-4×閥額定容量
|
|
無襯里材料為，隔膜材料為：氯
丁橡膠，氟橡膠 |
5×10-6×閥額定容量
|
|
|
可配附件
|
電氣定位器或電/氣轉換器 空氣過濾減壓器 電磁閥 手輪機構等
|
|
|
額定流量系數Kv偏差％
|
±20
|
|
|
閥體襯里和隔膜材料的組合
4、允許壓差 |
|
公稱通徑DN(mm)
|
15
|
20
|
25
|
32
|
40
|
50
|
65
|
80
|
100
|
|||
|
額定流量系數Kv
|
8
|
12
|
16
|
28
|
60
|
67
|
90
|
160
|
300
|
|||
|
公稱壓力(MPa)
|
1.0
|
|||||||||||
|
配用執行機構型號
|
ZMA(B)-2
|
ZMA(B)-3
|
ZMA(B)-4
|
|||||||||
|
關閉時
允許最 大壓力 MPa |
信
號 壓 力 MPa |
P2=0
|
120
|
0.9
|
0.9
|
0.40
|
0.40
|
0.30
|
0.2
|
0.2
|
0.1
|
0.05
|
|
140
|
1.0
|
1.0
|
0.80
|
0.80
|
0.60
|
0.4
|
0.4
|
0.2
|
0.10
|
|||
|
P1=P2
|
120
|
0.45
|
0.45
|
0.20
|
0.20
|
0.15
|
0.1
|
0.1
|
0.05
|
0.02
|
||
|
140
|
0.9
|
0.9
|
0.40
|
0.40
|
0.30
|
0.2
|
0.2
|
0.1
|
0.05
|
|||

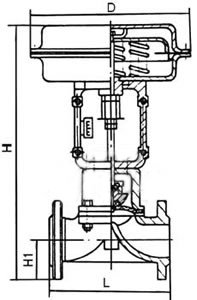

外形尺寸
注：法蘭按JB78-59《鑄鐵法蘭》標準選定
訂貨須知 |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
