venn安全閥介紹
日本 VENN安全閥選型目錄
日本 VENN 古太郎系列 揚程式 耐腐蝕性安全閥
青銅制：VENN SL-37，VENN SL-38；不銹鋼制：VENN SL-39，VENN SL-40；鑄鐵制：VENN SL-23H，VENN SL-24H，VENN SL-43，VENN SL-44
日本 VENN安全閥技術特點：
1．概要：日本 VENN安全閥主要安裝于以鍋爐為首的各種壓力容器、配管管路中。
正如其名所示，它是一種用于確保安全的裝置。
日本 VENN 安全閥入口側的壓力達到預先設定的壓力時，安全閥將自動運行、打開閥芯使流體排出，從而防止壓力繼續上升。運行后，當壓力下降到一定數值時，閥芯將重新關閉。
鑒于安全閥的重要性，人們針對安全閥制定了許多的法規與標準。
2．安全閥的種類與用語
安全閥（Safety Valve）又稱溢流閥（Relief Valve），安全溢流閥（Safety Relief Valve），泵溢流閥（俗稱），保壓閥
（根據JIS B 0100 閥用語）
按機構分：彈簧式安全閥、重錘式安全閥、杠桿安全閥、彈簧平衡形安全閥、引導型安全閥等
按排放能力分；揚程式、全量式
按結構分：主體部分：?jiǎn)问?、?fù)式、雙組
彈簧套部分：開放型、密封型
按桿的類型分：開放桿、密封桿、密封型
按針對背壓的對策分： 平衡形安全閥、非平衡形安全閥
按連接方式分：螺旋型、法蘭型、焊接型
| VENN 安全閥型號 | 連接方式 | 口徑 | 適用流體 |
適用壓力 (Mpa) |
材質 （閥外體） |
||||||
| VENN 手柄式 | VENN 密封式 | 蒸汽 | 氣體 | 液體 | |||||||
| VENN SL37 | VENN SL38 | 螺紋 | 15~50 | ○ | ○ | ○ | 0.05~1.0 | 青銅 | |||
| VENN SL39 | VENN SL40 | ○ | ○ | ○ | 0.05~1.0 | 不銹鋼 | |||||
| VENN SL23H | VENN SL24HB | 法蘭 | 15~65 | ○ | ○ | SL24HB | 0.035~1.0 | 鑄鐵 | |||
| VENN SL23 | VENN SL24 | 法蘭 | 80~150 | ○ | ○ | SL24 | 0.035~1.0 | 鑄鐵 | |||
| VENN SL37D | VENN SL38D | 螺紋 | 15~50 | × | ○ | ○ | 0.05~1.0 | 青銅 | |||
| VENN SL37DN | VENN SL38DN | ||||||||||
| VENN SL39D | VENN SL40D | 螺紋 | 15~50 | × | ○ | ○ |
0.05~1.0 |
不銹鋼 | |||
| VENN SL39F | VENN SL40F | 法蘭 | 15~50 | ○ | ○ | ○ |
0.05~1.0 |
不銹鋼 | |||
| VENN SL39FD | VENN SL40FD | 15~50 | × | ○ | ○ | 0.05~1.0 | 不銹鋼 | ||||
| VENN SL5 | VENN SL6 | 法蘭 | 15~100 | ○ | ○ | SL6 | 0.035~1.6 | 鑄鐵 | |||
| VENN SL7 | VENN SL8 | 螺紋 | 15~32 | ○ | ○ | SL8 | 0.035~3.0 | 鑄鋼/不銹鋼 | |||
| VENN SL9 | VENN SL10 | 法蘭 | 15~32 | ○ | ○ | SL10 | 0.035~2.0 | 鑄鋼/不銹鋼 | |||
| VENN SL11 | VENN SL12 | 法蘭 | 15~150 | ○ | ○ | SL12 |
0.035~3.0 |
鑄鋼 | |||
| VENN SL35N | 螺紋 | 入20/出15 | × | × | ○ | 97Kpa | 青銅 | ||||
| VENN SL35HN | 螺紋 | 入20/出15 | × | × | ○ | 190Kpa | 青銅 | ||||
| VENN SL38E | 螺紋 | 15~50 | × | × | ○ |
0.035~1.0 1.0~1.6 |
青銅 | ||||
| VENN SL38EN | |||||||||||
| VENN SL40E | 螺紋 | 15~50 | × | × | ○ |
0.035~1.0 1.0~1.6 |
不銹鋼 | ||||
| VENN SL40EN | |||||||||||
| VENN SL40EF | 法蘭 | 15~50 | × | × | ○ | 0.035~1.0 | 不銹鋼 | ||||
| VENN SL24E | 法蘭 |
15~25 40~80 |
× | × | ○ | 0.035~1.0 | 鑄鐵 | ||||
| VENN SL6ED | 法蘭 | 40~75 | × | × | ○ |
0.035~1.6 0.035~2.0 |
鑄鐵/鑄鋼 | ||||
| VENN SL8ED | 螺紋 | 15~32 | × | × | ○ | 0.035~3.0 | 不銹鋼/鑄鋼 | ||||
| VENN SL10ED | 法蘭 | 15~32 | × | × | ○ | 0.035~3.0 | 不銹鋼/鑄鋼 | ||||

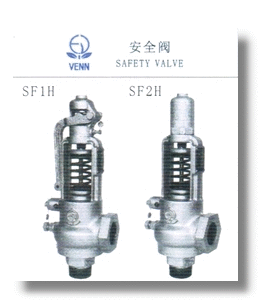

| VENN SF1H | VENN SF2H | 螺紋 | 20~50 | ○ | ○ | × | 0.1~2.0 | 球墨鑄鐵 | |||

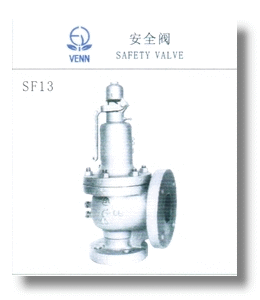

| VENN SF13 | VENN SF14 | 法蘭 | 25~150 |
× ○ |
○ × |
SF14 × |
0.1~1.0 | 鑄鐵 | |||
| VENN SF13L | VENN SF14L | ||||||||||

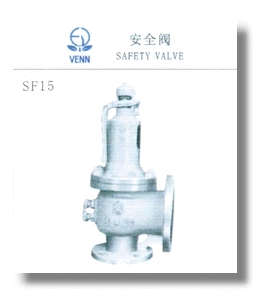

| VENN SF15 | VENN SF16 | 法蘭 | 40~150 | × | ○ | SF16 | 0.1~1.0 | 鑄鋼 | |||
| VENN SF15L | VENN SF16L | ○ | × | × | |||||||
| VENN SF17 | VENN SF18 | 法蘭 | 41~150 | × | ○ | SF18 | 1.0~2.0 | 鑄鋼 | |||
| VENN SF17L | VENN SF18L | ○ | × | × | |||||||

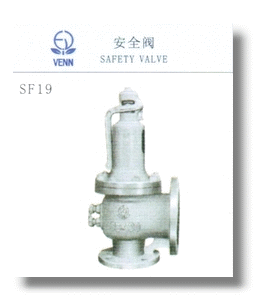

| VENN SF19 | VENN SF20 | 法蘭 | 15~150 | × | ○ | SF20 |
0.1~3.0/ 2.0~3.0 |
鑄鋼 | |||
| VENN SF19L | VENN SF20L | ○ | × | × | |||||||
