控制閥的流量特性

發布時間:2013-09-23 16:52 已被瀏覽 次

用正確的流量特性的選擇閥(閥開度關系和流量)可以作為閥門通徑的選擇是重要的。實際上,一個控制閥有兩個特點,一個固有的特性和一個安裝特點。
一個閥的固有特性的特點是公布的制造商進行測試的基礎上,在一個系統中,應注意確保在測試閥的壓降保持恒定在所有的閥口流量。的固有特性,因此,代表之間的關系的閥門流量和閥門開度時,沒有系統的效果。圖1顯示了理想的線性和等百分比特性。對線性特征的名稱來源是自明的圖。
等百分比特性的名字來自定義:“在閥門位置等的變化導致流等百分比的變化?!苯Y果,如圖1中的圖顯示,的一個特點是在一個小的閥位增量小洞室在流量很小的增長,但閥位置結果在大開口流量有較大的增加,相同的增量。

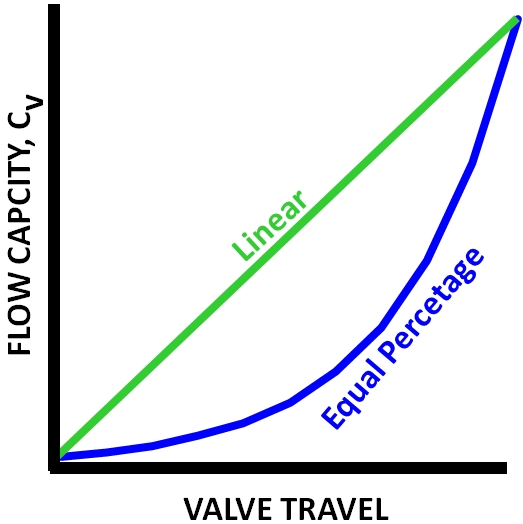

圖1。線性和等百分比固有特性。

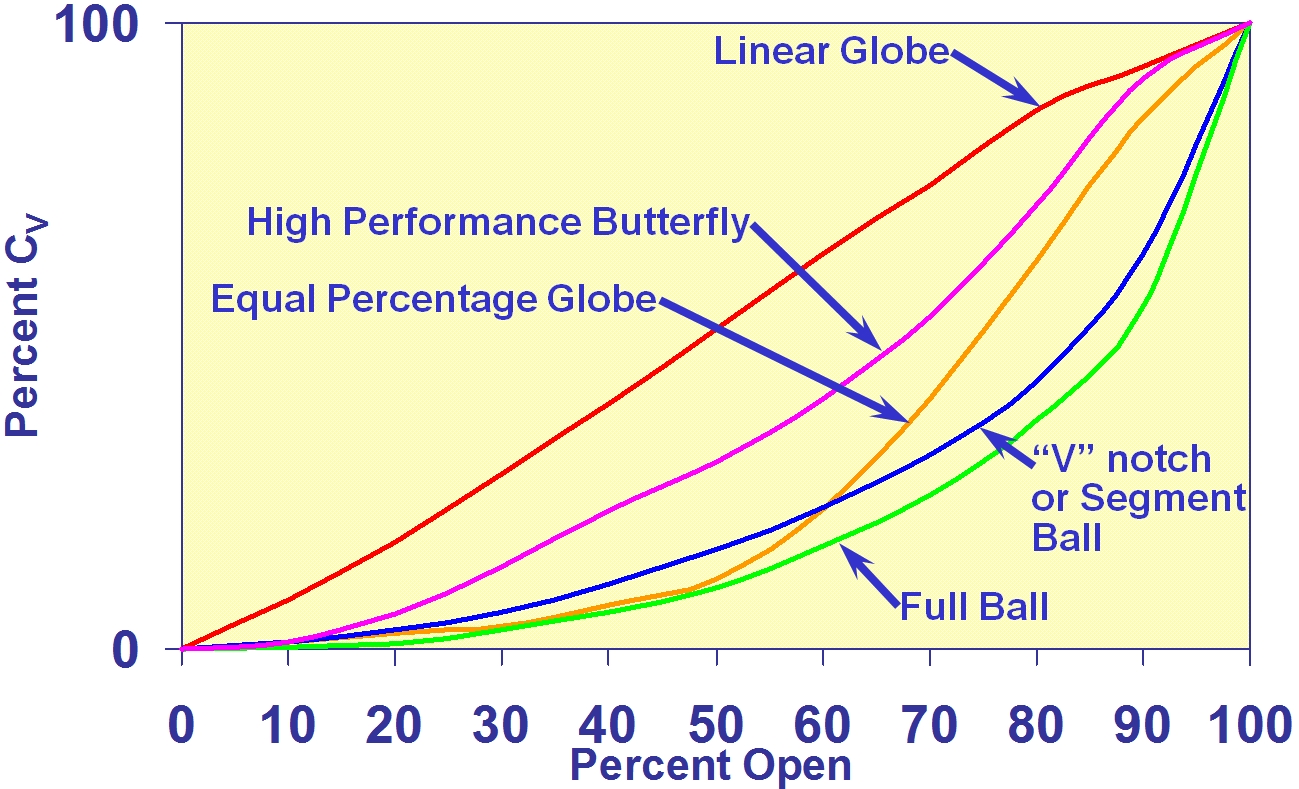

圖2。普通控制閥類型的典型實際固有特性。
截止閥可以是線性或等百分比固有的特點,給他們的通用性一般不具有可旋轉閥。事實上,大多數的比例控制閥的設計可以從線性等百分比(反之亦然)通過改變裝飾。球閥(全球和分段球)表現出一個近乎完美的(更比大多數等百分比截止閥)等百分比固有特性。高性能蝶閥具有的固有特性是等百分比和線性之間的大致中間。
大多數控制系統提供最佳的性能時,他們在一個線性的方式行事。鑒于此,可能會問,“為什么等百分比閥?”這是不是在所有的線性。答案是因為這個安裝特點。安裝的特點是在被認為是特定系統閥門位置和流量之間的關系,考慮到控制閥由于約流方關系流和管道壓力損失和/或離心泵揚程曲線之間的壓力差的任何變化。
過程系統的很大一部分包括管道和配件的數量顯著量(彎頭,三通,隔離閥,等)導致的流量之間的關系與系統中的壓力降可以類似于圖3的控制閥。

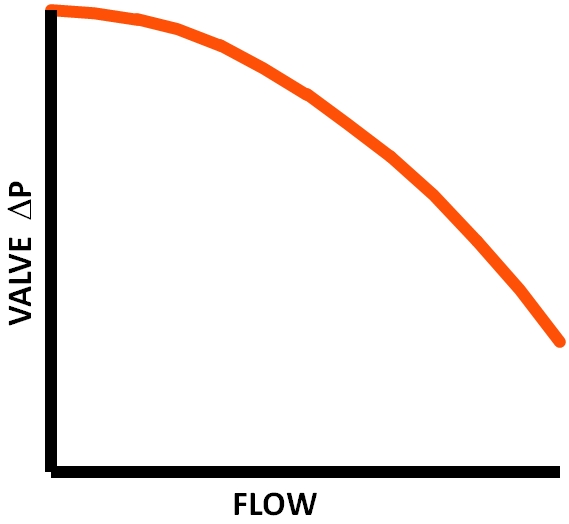

圖3。閥門的壓力降與流量在一個典型的系統與大量的管。

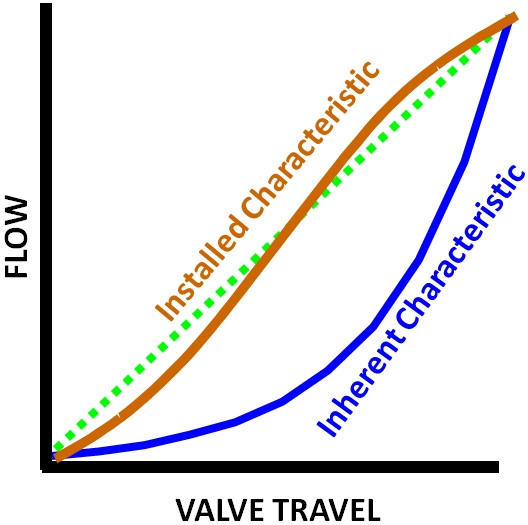

圖4。安裝在圖3系統的等比例閥的特性。
參考圖4,想象一個控制閥和一個固有的在一個系統中,有一個特點,如圖3的安裝等百分比特性。當控制閥全開,流將會在它的最大值。當然在關閉方向移動,控制閥使流量減少。當流量開始下降,這可以從圖3,通過閥門的壓力降增加,通過閥門的流量減少,抗??刂崎y和系統之間的這種相互作用的結果產生一個幾乎線性的安裝特點。
作為一般規則,與管和配件的大量系統(大多數情況下)是最適合等百分比閥固有特性。具有非常小的管道系統(如果可用的控制閥壓降基本不變,因此閥的固有特性是安裝的特性)更適合于線性固有特性的閥門。
至少一個控制閥尺寸的計算機程序,可圖的實際流量特性的閥門制造商的發表的固有特性,用戶輸入的實際工藝條件。
