手動漿液閥安裝尺寸以及外形圖

發布時間:2016-05-30 11:33 已被瀏覽 次
產品概述
手動漿液閥適用于糖漿、紙漿、泥漿、污水、煤漿等介質管路上,作啟閉調節和節流使用,適用于水平安裝,亦可傾斜安裝。
技術參數范圍
公稱通徑:DN50-DN1000
公稱壓力:0.6MPa,1.0MPa
適用溫度:≤80℃
密封型式:軟密封
泄 漏 量:A級(零泄漏)
材質屬性:閥體:鑄鐵;閘板:不銹鋼;閥桿:2Cr13;填料:聚四氟乙烯;閥體密封圈:合成橡膠或聚四氟乙烯
Product introduction
Manual slurry valve is suitable for pipeline conveying such mediumsin cluding syrup,paper pulp,sludge,sewage,coal slurry,etc.for controlling switching on/off and throttling.It allows horizontal mounting as well as inclined mounting.
Technical Parameter Range
Nominal pressure:0.6MPa,1.0MPa
Nominal diameter:DN50-DN1000
Suitable temperature:≤80℃
Seal type:Teflon soft seal
Material properties: body: cast iron;Ram: stainless steel;Stem: 2 cr13;Packing: ptfe.The body sealing ring: synthetic rubber or ptfe

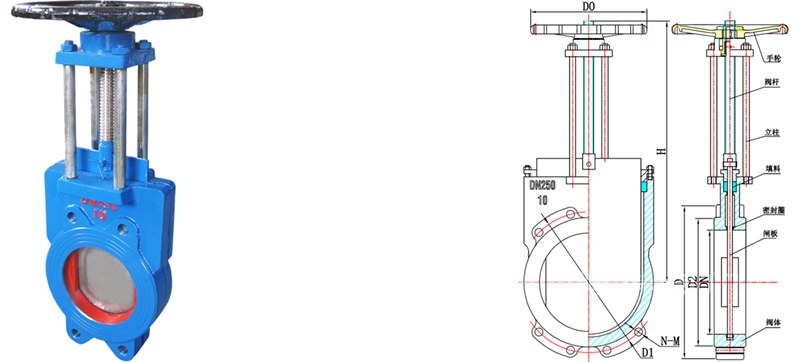

主要外形及連接尺寸Profile and connection dimension
單位Unit:mm
PN DN L D D1 D2 H N-M PN DN L D D1 D2 H N-M
0.6 50 40 125 100 90 285 4-16 1.0 50 40 125 100 99 285 4-16
65 40 145 120 100 298 4-16 65 40 145 120 120 298 4-16
80 50 160 135 125 315 4-16 80 50 160 135 135 315 4-16
100 50 180 155 145 365 4-16 100 50 180 155 155 365 4-16
125 50 210 185 175 400 4-16 125 50 210 185 185 400 4-16
150 60 240 210 200 475 4-20 150 60 240 210 210 475 4-20
200 60 295 265 255 540 4-20 200 60 295 265 265 540 4-20
250 70 350 320 310 630 8-20 250 70 350 320 310 630 8-20
300 70 400 368 362 780 8-20 300 80 400 368 375 780 8-20
350 80 460 429 412 885 10-20 350 90 460 429 435 885 10-20
400 80 515 482 462 990 10-22 400 120 515 482 485 990 10-22
450 90 565 532 518 1100 14-22 450 120 565 532 545 1100 14-22
500 100 620 585 568 1200 14-22 500 130 620 585 609 1200 14-22
600 100 725 685 670 1450 14-27 600 140 725 685 720 1450 14-27
700 100 940 800 775 1700 16-27 700 140 940 800 788 1700 16-27
800 120 950 905 880 2000 16-27 800 150 950 905 898 2000 16-27
900 120 1050 1005 980 2300 20-30 900 150 1050 1005 998 2300 20-30
