對夾式中線蝶閥

發布時間：2015-04-17 20:49 已被瀏覽次

您正在瀏覽:【對夾式中線蝶閥】在這里有為你提供對夾式中線蝶閥主要外形尺寸和重量作為參考,還有適用標準,標準材料規范,盡我們技能技術來滿足您所需求的產品；該內容如若能幫到你是我們的榮幸之幸,應盡我們的所能,為您提供一個選型的平臺。
一、對夾式中線蝶閥結構及用途

本閥啟閉件是一個圓盤形的蝶板，在閥體內繞其自身的軸線旋轉，從而達到啟閉或調節作用，具有;1)結構簡單、體積小、重量輕；2)啟閉迅速、省力、流體阻力??；3)調節性能好，可在0～90°靈敏調節，適用于給排水、高層建筑、消防、石油、化工、醫藥、食品等管路上作為啟閉或調節使用。

二、對夾式中線蝶閥產品制造及驗收標準

設計標準 Standards of design:GB12238、API609、JIS B2064；

結構長度 Face to face/End to end:GB/T15188.2

法蘭標準 Standard of flange:GB4216、GB9113、GB9115

試驗標準 Testing standards:GB/T13927、JB/T9092

三、對夾式中線蝶閥主要技術參數

公稱通徑 DN(mm) Nominal diameter		4042000
公稱壓力 PN(MPa)		0.25		0.6		1.0		1.6
試驗壓力 (MPa)	殼體強度	0.375		0.9		1.5		2.4
	密封性能	0.275		0.66		1.1		1.76
適用介質		水、油品、蒸汽、海水、酸類
工作溫度 (℃)		椽膠	丁晴橡膠	乙丙橡膠	聚四氟 PTFE	硅橡膠	氟橡膠
		0.60	-204+80	-40-+150	-40- +150	-70-+25	-15-+250

四、對夾式中線蝶閥主要零件材料

零件名稱	材質
闕體	鑄鐵、球墨鑄鐵、鑄銅、不銹鋼、鉻鎳鉬鈦鋼
蝶板	鑄鐵、球墨鑄鐵、鑄銅、不銹銅、鉻鎳鉬鈦鋼
閥桿	碳鋼、不銹鋼、鉻鎳鉬鈦鋼
密封面	氯丁膠、丁晴膠、乙丙膠、氟塑料
填料	氟塑料、柔性石墨、橡膠、 v型墊

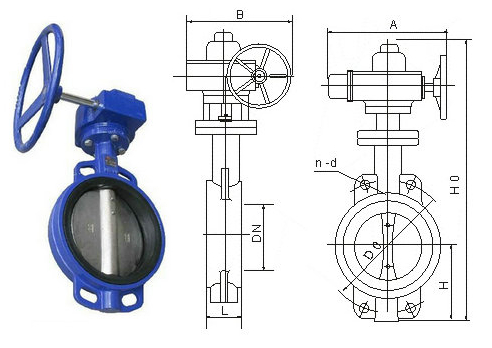

五、對夾式中線蝶閥結構簡圖

六、對夾式中線蝶閥主要外形及連接尺寸

公稱通徑 DN(mm)	公稱壓力 PN(MPa)	連接尺寸				外形尺寸
		L	D	D1	Z-φd	D71×/J				D371X/J			D671X/J			D971X/。
		L	D	D1	Z-φd	H	Ho	A	B	H0	A	B	H0	A	B	H0	A	B
40	1.0/1.6	43	145	110	4-18	58	220	266	65	295	193	125	305			420	125	125
50		43	165	125	4-18	63	235	266	65	306	193	125	316	180	65	438	125	125
65		46	185	145	4-18	70	250	266	65	320	193	125	330	180	65	453	125	125
80		46	200	160	4-18/8-18	83	275	266	65	345	193	125	385	245	72	478	125	125
100		52	220	180	8-18	105	316	266	65	385	193	125	435	240	72	519	125	125
125		56	250	210	8-18	115	340	310	65	410	193	125	450	240	72	713	325	245
150		56	285	240	8-22	137	376	310	65	445	193	125	625	350	93	749	325	245
200		60	340	295	8-22/12-22	164	470	370	90	570	283	165	720	350	93	843	325	245
250		68	395/405	350/355	12-22	206				645	283	165	805	550	350	945	363	373
300		78	445/460	400/410	12-22	230				740	334	175	840	600	350	1010	363	373
350	1.0	78	505	460	16-22	248				765	334	175	885	600	350	1050	363	373
400		102	565	515	16-26	290				875	425	210	975	600	350	1135	363	373
450		114	615	565	20-26	320				940	425	210	1040	750	380	1220	465	413
500		127	670	620	20-26	345				995	425	210	1095	750	380	1330	546	431
600		154	780	725	20-30	410				1130	425	210	1230	750	380	1400	546	556
700		165	895	840	24-30	480				1475	620	320	1475	750	380	1530	546	556
800		190	1015	950	24-33	525				1535	620	320	1505	750	380	1600	546	556
900		203	1115	1050	28-33	585				1660	620	320	1660	1250	380	1745	617	706
1000		216	1230	1160	28-36	640				1760	620	320	1760	1500	580	1810	632	706
1200		254	1455	1380	32-39	755				1995	620	320	1995	1500	580	2035	632	706
1200	0.6/0.25	254	1400/1375	1340/1320	32-34/32-30	755				1995	620	320	1995			2035	632	706
1400		279	1620/1575	1560/1620	36-34/36-30	885				2360	620	320	2360			2785	632	706
1600		318	1820/1785	1760/1730	40-34/40-30	1035				2525	780	450	2525			2620	715	835
1800		356	2045/1985	1970/1930	44-41/44-30	1175				2860	780	450	2860			2760	715	835
2000		406	2265/2185	2180/2130	48-48/48-30	1325				3250	920	570	3250			2920	715	835

注：①對夾式中線蝶閥D71X、D371X主要連接尺寸見上表；
②要求加長桿訂貨時應注明加長桿的長度。
