美標對焊式多層次蝶閥

發布時間：2015-04-17 20:27 已被瀏覽 次
您正在瀏覽:【美標對焊式多層次蝶閥】在這里有為你提供美標對焊式多層次蝶閥主要外形尺寸和重量作為參考,還有適用標準,標準材料規范,盡我們技能技術來滿足您所需求的產品；該內容如若能幫到你是我們的榮幸之幸,應盡我們的所能,為您提供一個選型的平臺。
適用標準
鋼制蝶閥，API 609
溫度和壓力，ASME B16.34
結構長度，API 609
試驗標準，API 598
耐火標準，API-607

設計說明
密封結構：軟密封，多層次硬密封，彈性硬密封，防火軟密封
制動器操作
ISO 5211 襯墊
連接：法蘭對焊
操作方式：手動，蝸輪，電動，氣動，液動
偏心結構，中線結構，單偏心，雙偏心，三偏心結構

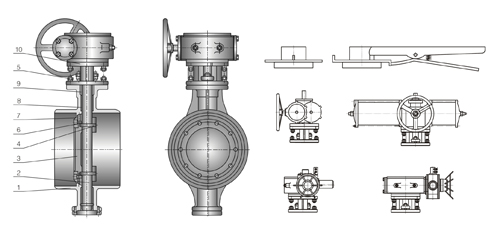

美標對焊式多層次蝶閥標準材料規范

NO. Part Name ASTM Material
Carbon steel 304 Type 316 Type 304L Type 316L Type Alloy 20
1 Body A216-WCB A315-CF8 A315-CF8M A315-CF3 A315-CF3M A315-CN7M
2 Stem A182 F6a A182-F304 A182-F316 A182-F304L A182-F316L Alloy 20
3 Disc A216-WCB A315-CF8 A315-CF8M A315-CF3 A315-CF3M A315-CN7M
4 Hinge pin A276-410 A276-304 A276-316 A276-304L A276-316 Alloy 20
5 Bolt A193-B7 A193-B8 A193-B8M A193-B8 A193-B8M Alloy 20
6 Retaining ring A105 A182-F304 A182-F316 A182-F304L A182-F316 Alloy 20
7 Seat ring Graphite+304 Graphite+304 Graphite+316 Graphite+304L Graphite+316L Graphite+Alloy 20
8 Bushing Bronze 304+PTFE 316+PTFE 304L+PTFE 316L+PTFE Alloy 20+PTFE
9 Packing Graphite PTFE PTFE PTFE PTFE PTFE
10 Yoke A216-WCB A216-WCB A216-WCB A216-WCB A216-WCB A216-WCB

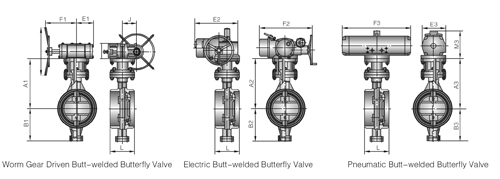

美標對焊式多層次蝶閥主要外形尺寸和重量   Class 150

NPS L Worm gear actuation Electric Pneumatic Weight(kg)
A1 B1 M1 E1 F1 J Do1 A2 B2 E2 F2 A3 B3 E3 F3 M3 Worm gear Electric Pneu-
matic
3″ 114 295 135 115 84 198 84 200 295 135 513 467 295 135 115 344 140 32 37 -
4″ 127 305 155 115 84 198 84 200 305 155 513 467 305 155 115 344 140 35 39 -
5″ 140 322 167 115 84 198 84 200 322 167 513 467 322 167 126 4390 175 39 42 -
6″ 140 366 170 115 94 211 84 250 366 170 525 475 366 170 150 450 187 43 43 -
8″ 152 396 198 134 117 267 145 250 396 198 580 470 396 198 280 762 270 60 57 -
10″ 165 429 231 134 175 254 114 315 429 231 635 560 429 231 330 900 305 90 80 -
12″ 178 483 269 159 175 254 114 315 483 269 705 560 483 269 405 1182 385 107 104 -
14″ 190 498 297 159 239 404 145 315 498 297 765 615 498 297 405 1182 385 153 141 -
16″ 216 579 333 163 239 404 145 315 579 333 825 615 579 333 405 1182 385 207 197 -
18″ 222 630 366 163 239 404 191 315 630 366 875 820 630 366 445 1292 410 267 247 -
20″ 229 655 394 163 300 465 191 400 655 394 930 820 655 394 445 1292 410 327 307 -
24″ 267 744 452 185 300 465 191 400 744 452 1040 820 744 452 500 1442 465 473 427 -
28″ 292 790 511 185 300 465 191 400 790 511 1155 945 790 511 630 1865 500 653 667 -
30″ 308 815 536 220 300 559 269 400 815 536 1225 945 815 536 630 1865 500 760 773 -
32″ 318 874 577 220 300 559 269 400 874 577 1275 945 874 577 630 1865 500 1033 1047 -
36″ 330 899 602 255 300 559 269 400 899 602 1375 1145 899 602 - - - 1200 1213 -
40″ 410 1064 696 255 300 559 269 400 1064 696 1490 1145 1064 696 - - - 1487 1500
42″ 430 1092 721 255 300 559 335 400 1092 721 1550 1335 1092 721 - - - 1640 1637 -
44″ 450 1148 731 255 300 572 335 400 1148 731 1600 1335 1148 731 - - - 1800 1813 --
48″ 470 1270 800 320 300 572 335 400 1270 800 1715 1370 1270 800 - - - 2007 2020 -
52″ 490 1314 850 320 425 635 365 500 1314 850 1835 1370 1314 850 - - - 2720 2733 -
56″ 530 1384 895 320 425 635 365 500 1384 895 2005 1425 1384 895 - - - 2980 2993 -
60″ 570 1504 1025 355 425 635 365 500 1504 1025 2115 1425 1504 1025 - - - 3387 3420 -
64″ 600 2730 1630 - - - - - - - - - - - - - - - - -
66″ 600 2830 1670 - - - - - - - - - - - - - - - - -
73″ 670 3000 1765 - - - - - - - - - - - - - - - - -
80″ 760 3280 1885 - - - - - - - - - - - - - - - - -
84″ 760 3395 1945 - - - - - - - - - - - - - - - - -
96″ 760 3740 2140 - - - - - - - - - - - - - - - - -
112″ 760 4290 2390 - - - - - - - - - - - - - - - - -
120″ 760 4515 2505 - - - - - - - - - - - - - - - - -
140″ 800 4810 2650 - - - - - - - - - - - - - - - - -
160″ 900 5145 2800 - - - - - - - - - - - - - - - - -

注: 結構長度按標準 ISO 5752 14 系列
焊接端按 ASTM B 16.25 標準規范

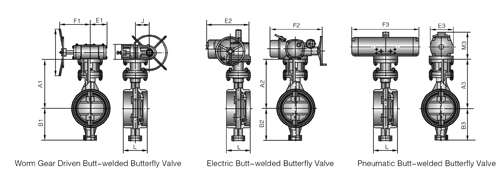

美標對焊式多層次蝶閥主要外形尺寸和重量  Class 300

NPS L Worm gear actuation Electric Pneumatic c Weight(kg)
A1 B1 M1 E1 F1 J Do1 A2 B2 E2 F2 A3 B3 E3 F3 M3 Worm gear Electric Pneu- matic
3″ 114 295 132 114 84 198 84 200 295 132 467 513 295 132 126 390 175 34 - -
4″ 127 358 150 114 84 198 84 200 358 150 467 513 358 150 150 450 187 44 - -
5″ 140 365 167 168 117 267 145 250 365 167 467 513 365 167 280 762 270 58 - -
6″ 140 389 188 163 175 254 114 315 389 188 564 523 389 188 330 900 305 73 - -
8″ 152 417 221 163 175 254 114 315 417 221 615 544 417 221 405 1182 385 132 - -
10″ 165 465 252 185 239 404 145 315 465 252 615 544 465 252 405 1182 385 151 - -
12″ 178 546 290 185 239 404 145 315 546 290 823 513 546 290 405 1182 385 257 - -
14″ 190 579 318 221 300 465 191 400 579 318 823 513 579 318 445 1292 410 286 - -
16″ 216 642 368 221 300 465 191 400 642 368 945 513 642 368 445 1292 410 416 - -
18″ 222 673 396 221 300 465 191 400 673 396 945 544 673 396 500 1442 465 497 - -
20″ 229 701 422 254 300 559 269 400 701 422 945 544 701 422 500 1442 465 571 - -
24″ 267 775 495 254 399 559 269 400 775 495 945 544 775 495 630 1865 500 881 - -
28″ 292 904 559 305 510 648 351 400 904 559 1158 826 904 559 630 1865 500 1320
30″ 308 963 594 305 510 648 351 400 963 594 1158 826 963 594 - - - 1478 - -
32″ 318 1054 617 305 510 648 351 400 1054 617 1158 826 1054 617 - - - 1699 - -
36″ 330 1161 676 368 615 805 429 630 1161 676 1420 1039 1161 676 - - - 2379 - -
40″ 410 1242 719 368 615 805 429 630 1242 719 1420 1039 1242 719 - - - 2427 - -
42″ 430 1285 739 368 615 805 429 630 1285 739 1420 1039 1285 739 - - - 2685 - -
44″ 450 1310 764 368 615 805 429 630 1310 764 1420 1039 1310 764 - - - 2932 - -
48″ 470 1374 833 434 765 965 399 630 1374 833 1730 1069 1374 833 - - - 3545 - -

美標對焊式多層次蝶閥主要外形尺寸和重量  Class 600

3″ 180 343 127 135 94 211 81 250 343 127 564 523 343 127 330 900 305 75 - -
4″ 190 371 160 170 152 267 145 250 371 160 615 544 371 160 405 1182 385 117 - -
5″ 200 388 178 163 175 254 114 315 388 178 615 544 388 178 405 1182 385 154 - -
6″ 210 401 196 163 175 254 114 315 401 196 823 513 401 196 405 1182 385 186 - -
8″ 230 447 221 163 175 254 114 315 447 221 823 513 447 221 445 1292 410 235 - -
10″ 250 544 290 185 239 404 145 315 544 290 945 513 544 290 445 1292 410 398 - -
12″ 270 610 307 220 300 465 191 400 610 307 945 544 610 307 500 1442 465 554 - -
14″ 290 640 330 220 300 465 191 400 640 330 945 544 640 330 500 1442 465 654 - -
16″ 310 701 391 254 400 559 269 400 701 391 945 544 701 391 630 1865 500 935 - -
18″ 330 716 406 254 400 559 269 400 716 406 945 544 716 406 630 1865 500 1085 - -
20″ 350 828 452 305 510 645 351 400 828 452 1158 826 828 452 630 1865 500 1610 - -
24″ 390 920 513 305 510 645 351 400 920 513 1158 826 920 513 - - - 1998 - -

注: 結構長度按標準 ISO 5752 14 系列
      焊接端按 ASTM B 16.25 標準規范
