阻塞流
基礎液上漿方程告訴我們，液體流量控制閥是通過壓差的平方根成比例。這個簡單的關系由圖1中的圖顯示綠色部分。（注意，橫軸的規模是壓降。平方根）這種線性關系并不總是正確的。當壓力降增加，流量達到一個點，它不再增加。一旦發生這種情況，通過閥門的壓力降增加的增加不會導致額外的流量，而流量是窒息。在這里，我們將這稱為限制或窒息的壓力降的終端壓力下降，ΔPT。（同樣的事情，有時也被稱為允許壓降，ΔP允許的有時，當最大壓力降，ΔP馬克斯，有時為臨界壓降，ΔP暴擊。）

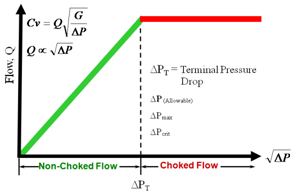

圖1。在控制閥的液流作為一種通過閥門的壓力降的函數。
讓我們來看看里面發生了什么閥使這窒息的流動一看。流水穿過腔收縮時（在這一點上的流的橫截面積是最小值），流速達到最大值。節能規定，因?yàn)樵诳s流的動能增加到最大，勢能，在靜態壓力的形成，必須減少到最低限度。（參見圖2。）注意到，在圖中，ΔP小于ΔPT和流量不嗆。
圖2。無壅塞流量控制閥的速度和壓力分布。
當通過閥門的壓力降增加，流量也增加。增加的速度在縮和減少在腔contracta壓力。如果腔contracta壓力低于蒸汽壓力，蒸汽氣泡的形式在縮流。因?yàn)檎羝加皿w積大得多的液體，蒸汽氣泡的補縮和任何額外的降低下游的壓力只會導致泡沫越來越大，但流動不增加。它是在縮流，使流成為了這些泡沫的形成。
空化
圖3顯示了令人窒息的過程以及在接下來的一段討論了空化。注意，在圖中，ΔP大于ΔPT和流哽咽。
圖3。在一個帶有阻流和空化控制閥的速度和壓力分布。
隨著氣泡的上升流，橫截面的流動區域的開放，速度下降、壓力上升?，F(xiàn)在我們有氣泡的內部壓力等于蒸汽壓力被更高的壓力。泡沫崩潰的自己。這種組合的泡沫的形成和產生的阻流，隨著下游氣泡崩潰的稱為汽蝕。當泡沫破滅使他們爆裂的聲音。其結果是一個類似噪聲的礫石穿過閥。這種噪聲可以大到可以很煩人，甚至大得足以損害一個人暴露在很長時間的聽力。同時，在泡沫崩潰的時候，他們創造的沖擊波可以導致嚴重?fù)p壞的閥門?？瘴g破壞的外觀粗糙，煤渣似的，看。（看到一個截止閥塞的圖片在圖3。右上方）這種損害可能發生得很快，有時在幾周或幾個月的小。由于汽蝕破壞發生得如此之快，我們要不惜一切代價避免空化。非常硬的材料提出了一些改進，但通常的改進的性能是不足以證明其成本。
閃光
如果我們繼續減少下游的壓力，我們到達一個點，在閥的下游壓力小于液體的蒸氣壓。
圖4。在一個帶有阻流和閃爍控制閥的速度和壓力分布。
現在，而不是崩潰，泡沫變大，很快從氣泡的液體在它和它的小水滴蒸發。這就是所謂的閃光。閃爍的損害是由于汽蝕破壞完全不同的外觀，并出現光滑，閃亮的河流和山谷。（看到一個截止閥塞的圖片在圖4。右上方）的損傷機制是噴砂效果。的縮流流由一個大體積的許多液體的微小液滴氣下游。由于體積大大增加時，液體蒸發，下游的速度可每秒數百英尺，和高速度的液滴可以削弱了閥部分。引起的閃爍的損傷通常不會很快引起空化發生。硬的或耐腐蝕材料通常可以帶來損害的范圍，使用。裝飾用堅硬的不銹鋼零件，如17-4PH，很好的保持，和316不銹鋼或鉻鉬的身體做比碳鋼要好得多。閃爍的條件的存在是由系統（P2小于PV）和閥門的選擇既不引起或防止閃爍。引起的閃爍噪聲通常低于85分貝，作者的知識沒有閃爍噪聲的計算方法。
實際情況
圖1和液阻流相關的討論是經典的討論，并意味著從非突變壅塞流完全阻塞流。在現實中，在壓力下降接近，但低于計算值ΔPT，通常有一些形成蒸汽氣泡和一定程度的空化。圖5顯示了作為流量的變化從非窒息完全阻塞流到底發生了什么。

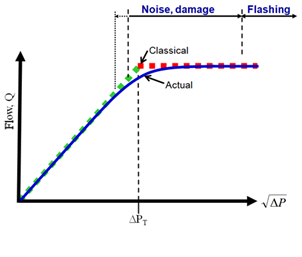

圖5。非窒息和扼流之間的實際的轉型。
有趣的是，電流控制閥的大小的方法不包括計算方法在非窒息完全阻塞流的開始和結束的過渡。當前ISA和IEC控制閥尺寸標準只給出計算公式，圖1和圖5中的紅色和綠色的線。
防止空化與空蝕
Δ的P值T兩個工藝條件的函數（P1，閥門的壓力和P的上游V，液體的蒸氣壓）和閥的內部結構由實驗確定的代表液體壓力恢復系數，F(xiàn)l。典型的F值l如圖6所示。注意fl兩個閥式和閥門的開度百分比功能。高F值l在有氣蝕閥相關的低電位，和較小的F值l在有氣蝕閥相關的更大的潛力。

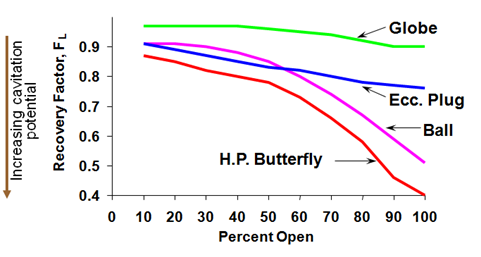

圖6。液體的壓力恢復系數的典型值，F(xiàn)l。
有增加ΔP值的幾種方法T從而減少氣蝕和噪聲和潛在損害：（1）P值1可以增加，同時保持相同的ΔP移動控制閥上游的位置，或一個位置在海拔較低的。（2）的蒸汽壓力可降低閥門安裝在液體溫度較低，如熱交換器冷卻側。（3）閥門的風格與高F值l可以選擇。需要注意的是，在一般的有趣的，當Fl增加，那么該閥的價格。有特殊的抗氣蝕改編的閥門類型有較大的F值l比如圖6所示，但保留這種風格的其他可取的特點。
由于噪聲和損傷前就可以開始ΔPT達到ΔPT在簡單的應用，可以有舊的規則不允許ΔP超過ΔP相當大的風險T。一個更可靠的預防控制閥汽蝕破壞的方法，根據一個主要的控制閥制造商，是避免閥應用在計算噪聲超過基于廣泛的應用經驗的限制。這種方法由于噪聲和損傷是由同樣的事情引起的，蒸汽氣泡的崩潰。這家制造商的經驗表明，閥門的3英寸和名義尺寸較小，氣蝕損壞將被保持在最低限度，如果計算出的聲壓級，SPL，基于非絕緣表40管，不超過80分貝。4英寸和6英寸的閥門這個限制可以增加到85分貝，和閥門的8英寸和更大的極限是90分貝。
有些球閥制造商允許他們的閥門應用服務在閥兩端壓降，ΔP，不超過ΔPT，而另一些人采取更為保守的方法的建議，實際ΔP是有限的一些制造商推薦的壓降低于ΔPT。
在實際采購控制閥，它總是一個好主意，要求制造商或制造商的代表的意見關于你的選擇。
