控制閥的流量比例

• 控制閥的流量比例

閥門內件的設計會影響控制閥容量大的變化，因為閥門移動通過其完整的行程。因為在修剪設計的變化，許多閥門是非線性性質。閥閥內件是不是設計或特點，為了滿足大量的各種控制應用需求。許多控制回路具有固有的非線性的，這是可能的，以補償選擇控制閥內件。

內在控制閥的流量比例

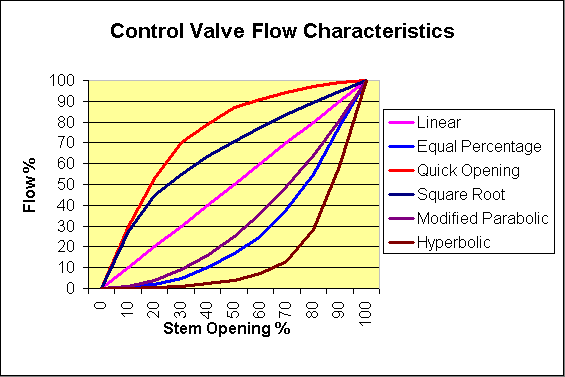

最常見的特性示于上面的圖所示。 流過閥的百分比作圖對閥桿位置。 所示的曲線是典型的從閥門的廠家。 這些曲線是基于閥門兩端的恒定壓降，被稱為固有流量比例。

• 線性 -流量的增加而線性閥門行程。
• 等百分比 -流量成倍增加與閥內件的旅行。 閥門行程相等增量產生在現有的C _v等百分比的變化。
• 一種改進的拋物線比例是線性和等百分比特性之間大約中間。 它提供了精細調節在低流量的能力和近似線性的特性在較高的流量。
• 快開提供了較大變化，流量在電梯非常小的變化。 它通常具有太高的增益閥用于調節控制。 因此它是有限的，以開 - 關的服務，如在間歇或半連續過程的順序操作。
• 夸張的
• 平方根

大多數控制應用是閥具有線性，等百分比，或其修飾的流動特性。

安裝控制閥的流量比例

當閥門與泵，管道及配件，以及其他工藝設備安裝，通過閥門的壓力降會有所不同的插件，通過其行程運動。

當在系統中的實際流量暗算閥的開度，曲線被稱為安裝流量比例。

在大多數應用中，當閥打開時，并且由于流體流動的阻力減小閥門兩端的壓力降。 這會將固有特性：

• 線性固有的曲線，一般像一個快開特性
• 等百分比曲線一般會在類似于線性曲線
